Автомат для погружного насоса с сухим вводом

Автор: Tonich от 19-06-2024, 09:15

При низком дебете в скважине на загородном участке для защиты насоса от сухого хода достаточно поплавкового выключателя, однако если дом подключен при помощи
сухого ввода(когда обратный клапан не устанавливается в скважине и вода после наполнения накопителя стекает обратно), дополнительно приходится ставить реле задержки, так как стекающая в скважину вода активирует поплавковый выключатель.

Представленное устройство совмещает в себе герконовый поплавковый выключатель и реле задержки.

Автомат  для погружного насоса с сухим вводом

Автомат  для погружного насоса с сухим вводом

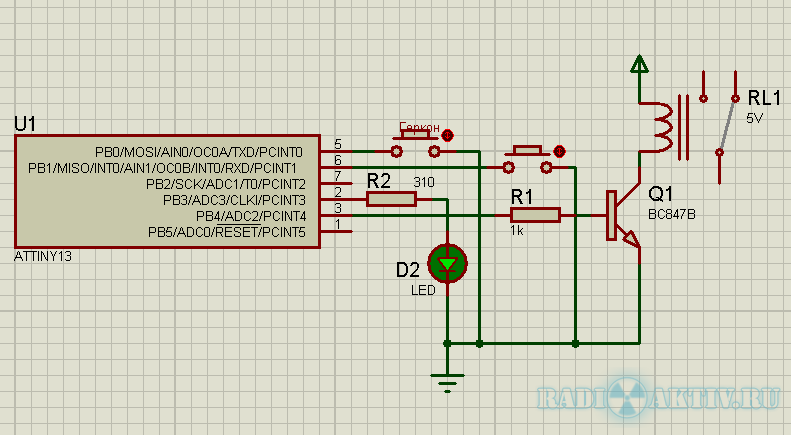

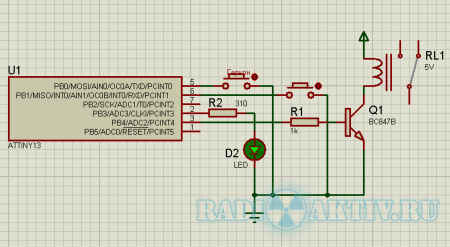

Основа устройства - микроконтроллер AtTiny13.
При отсутствии воды в скважине контроллер отключает насос и ожидает её появления, после того как вода прибыла в скважину устройство выжидает 5 или 10 минут(зависит от перемычки) и снова включает насос.
Кнопкой можно принудительно включить насос, если вода в скважине есть, а время еще не вышло.

Автомат  для погружного насоса с сухим вводом
Автомат  для погружного насоса с сухим вводом

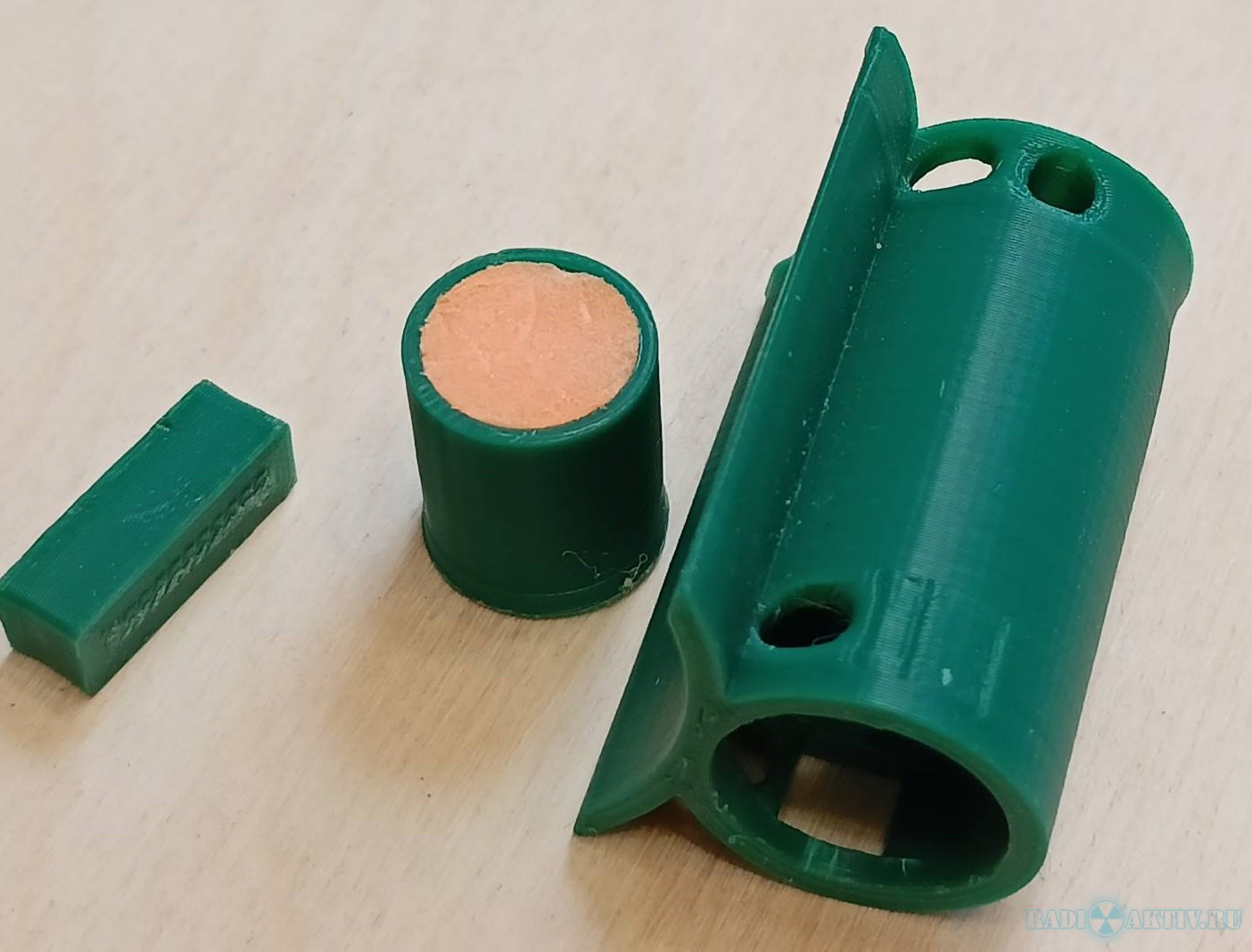

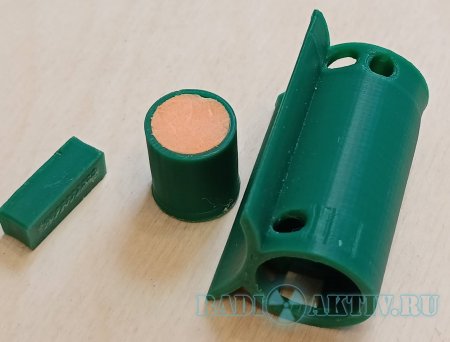

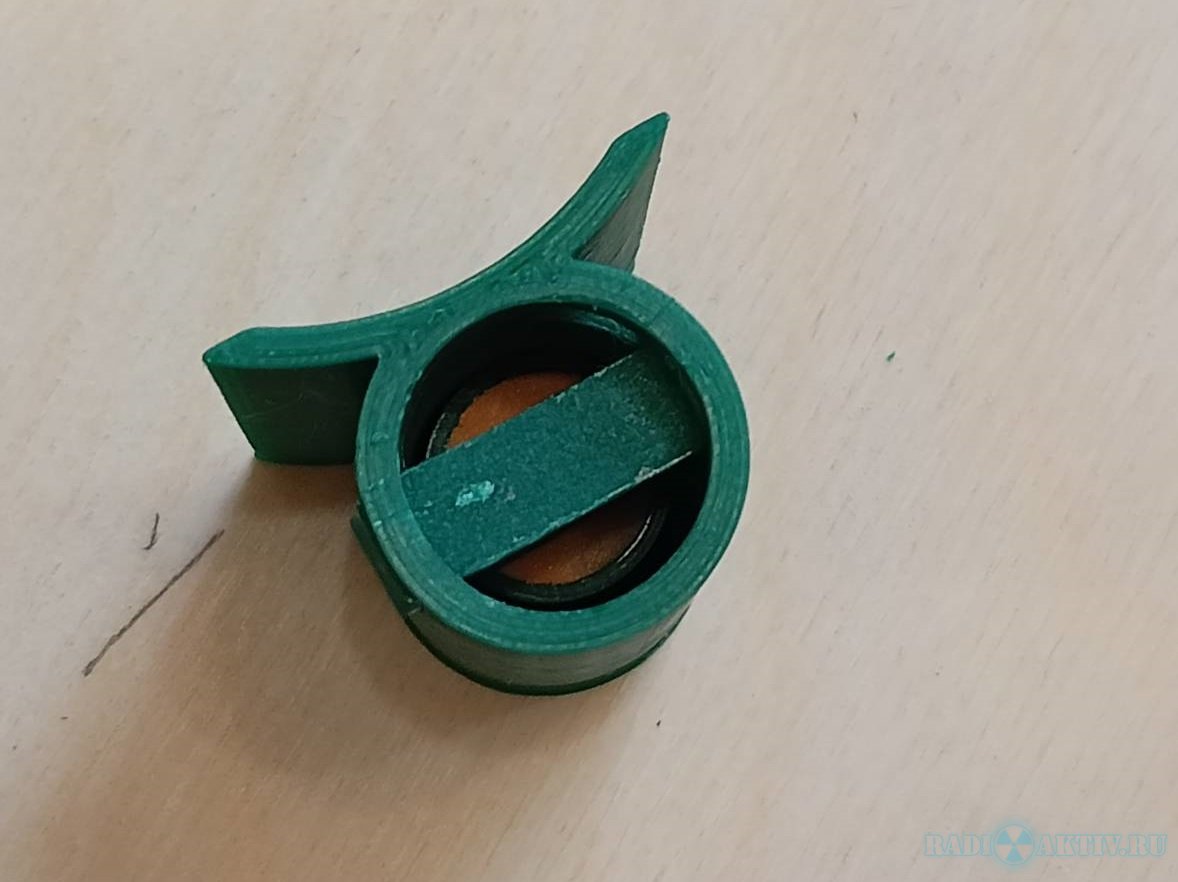

Поплавковый датчик монтируется на трубу выше насоса при помощи кабельных стяжек(хомутов). Внутрь подвижного стакана необходимо вклеить кусочек ЭППС или пенопласта, а в отверстие установить неодимовый магнит. Геркон устанавливается в отверстие поперечины корпуса поплавкового датчика.

Автомат  для погружного насоса с сухим вводом
Автомат  для погружного насоса с сухим вводом

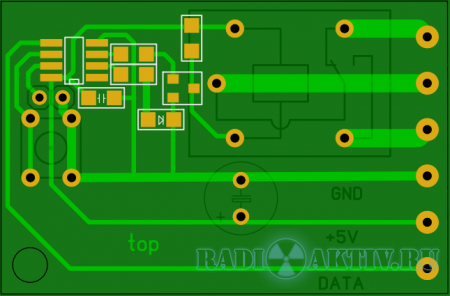

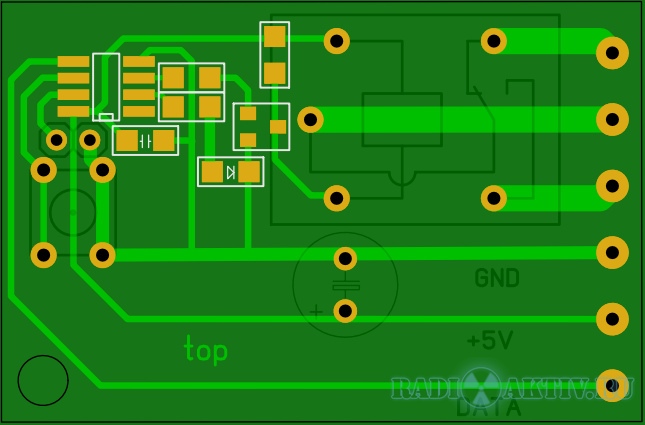

Скачать исходник codevision, проект proteus и печатную плату sprintlayout:pumpset.zip [73,59 Kb] (cкачиваний: 3)

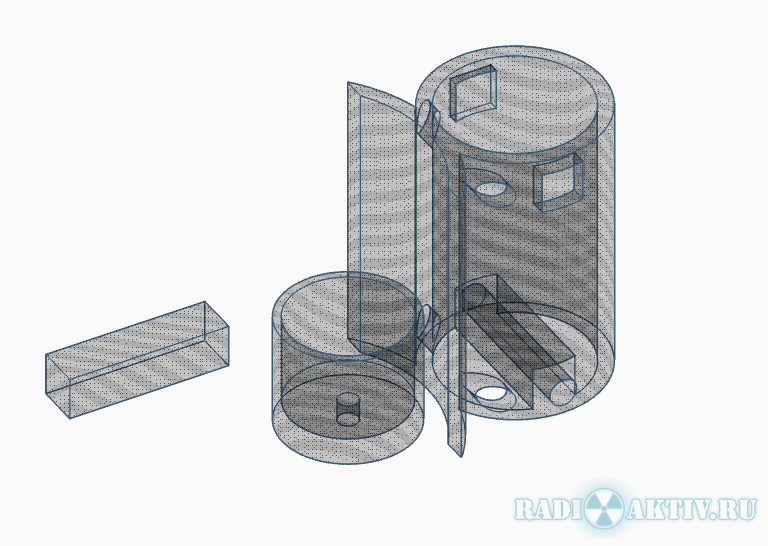

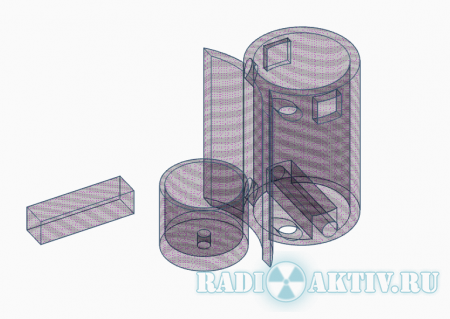

Скачать 3D модель поплавка stl:STL-model-poplavka.zip [31,29 Kb] (cкачиваний: 4)
