Умный переключатель мощных нагрузок

Автор: Tonich от 27-12-2023, 10:59

Столкнулся с проблемой отопления небольшого дома в дачном кооперативе. При одновременном включении мощных обогревателей напряжение в сети существенно проседает. Чтобы избежать просадки напряжения была реализована идея попеременного включения нагревателей.

Умный переключатель мощных нагрузок

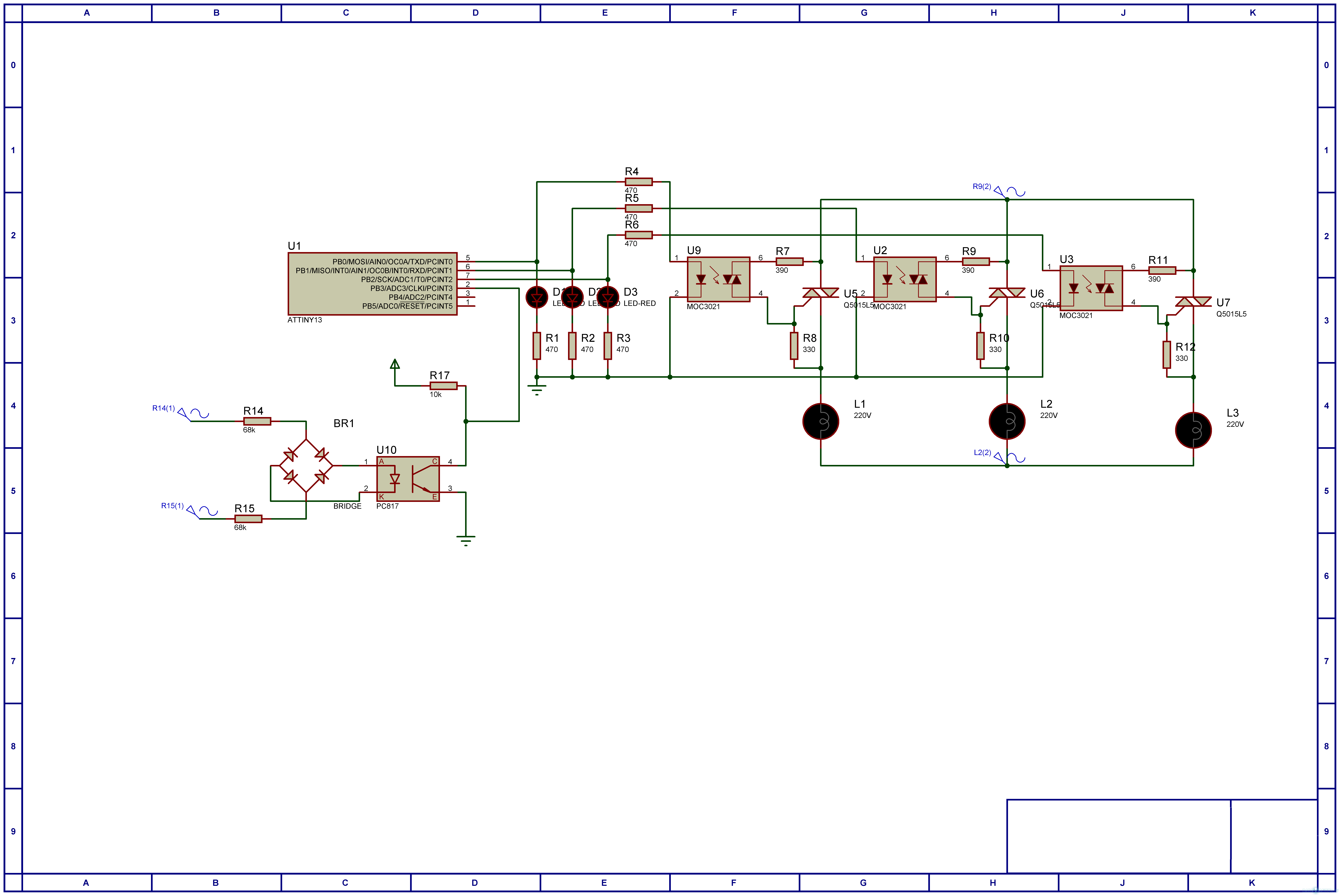

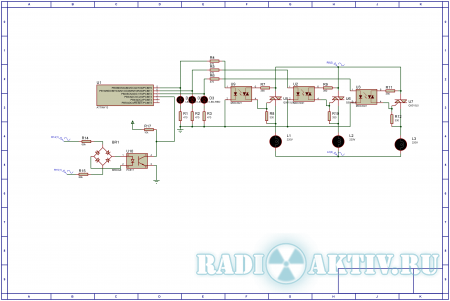

Схема реализована на микроконтроллере AtTiny13, и переключает нагрузки через каждые 10 секунд. Чтобы не создавать дополнительных помех в сети, нагрузки подключаются при проходе синусоиды через "0".

Умный переключатель мощных нагрузок


Время переключения и количество каналов можно исправить в исходнике прошивки. Питается устройство от сети 220В от бестрансформаторного источника питания. Так как коммутируемые нагрузки достаточно мощные следует использовать симисторы с малым падением напряжения и установить их на радиатор. Также симисторы можно попробовать заменить на реле.

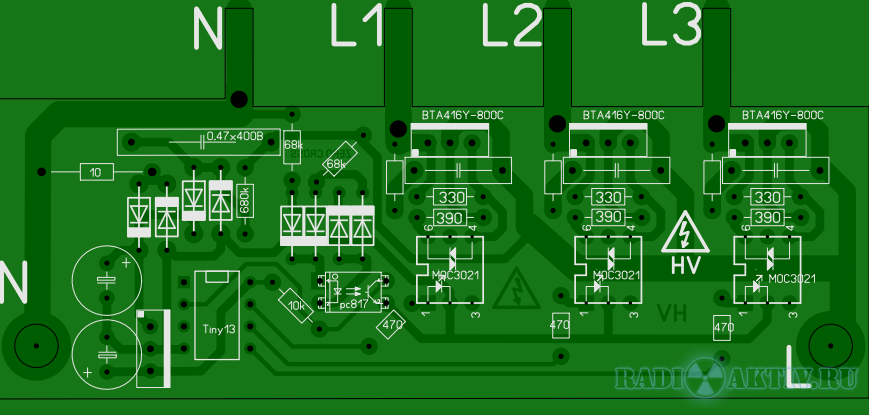

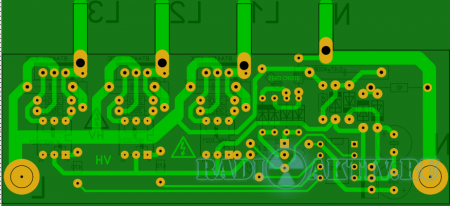

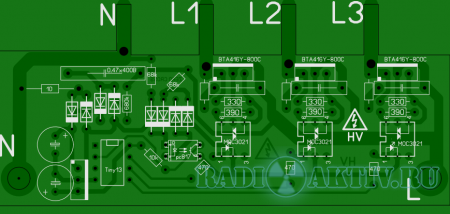

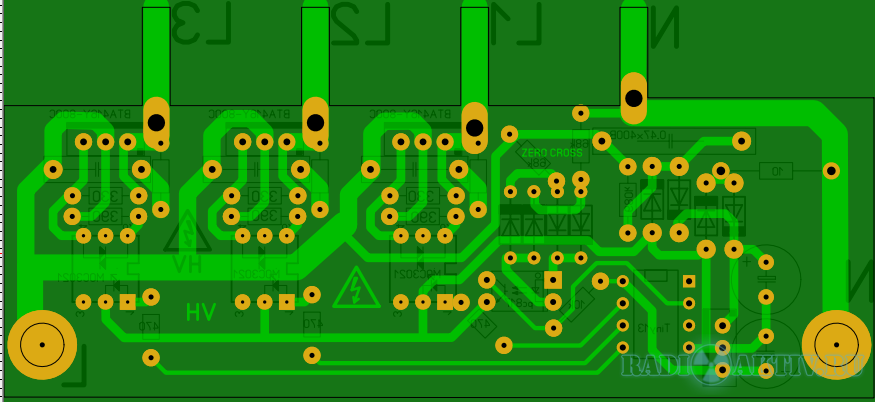

Печатная плата
Умный переключатель мощных нагрузок
Умный переключатель мощных нагрузок


Скачать архив с проектом Pereklyuchatel-faz.zip [911,74 Kb] (cкачиваний: 11)
